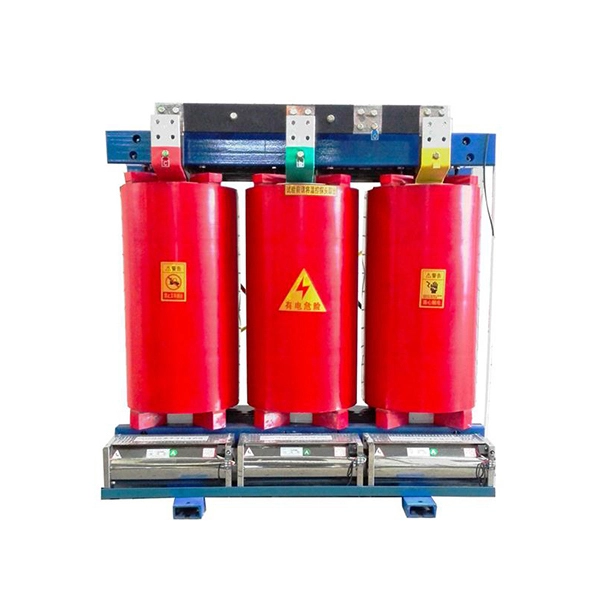

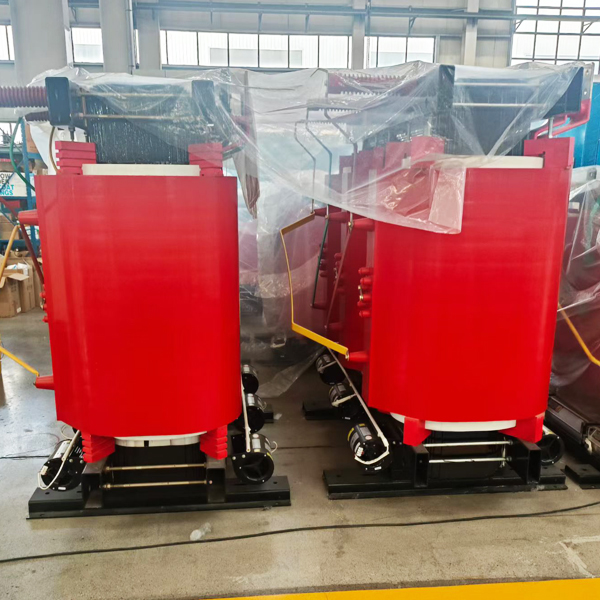

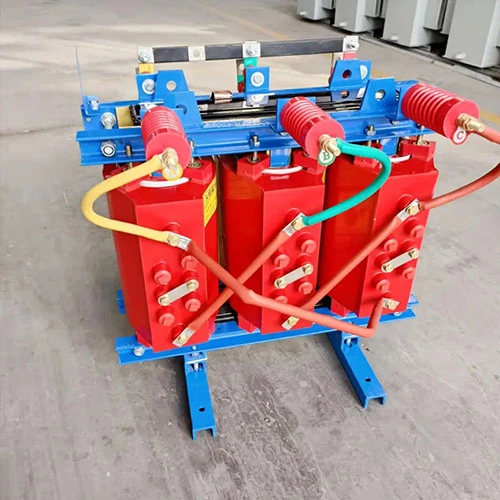

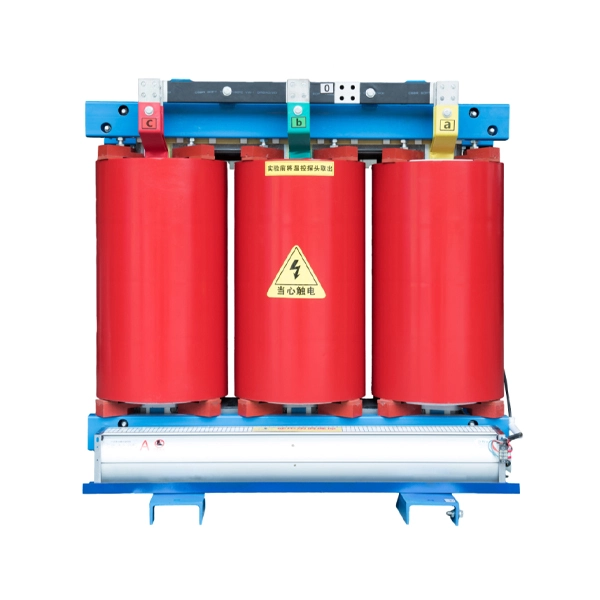

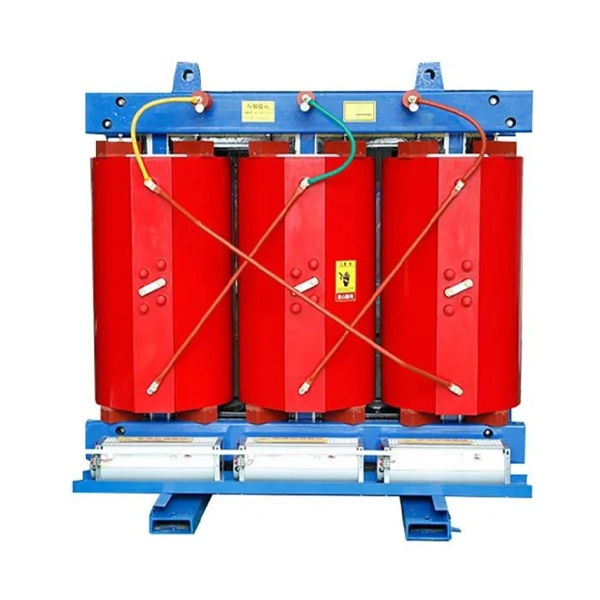

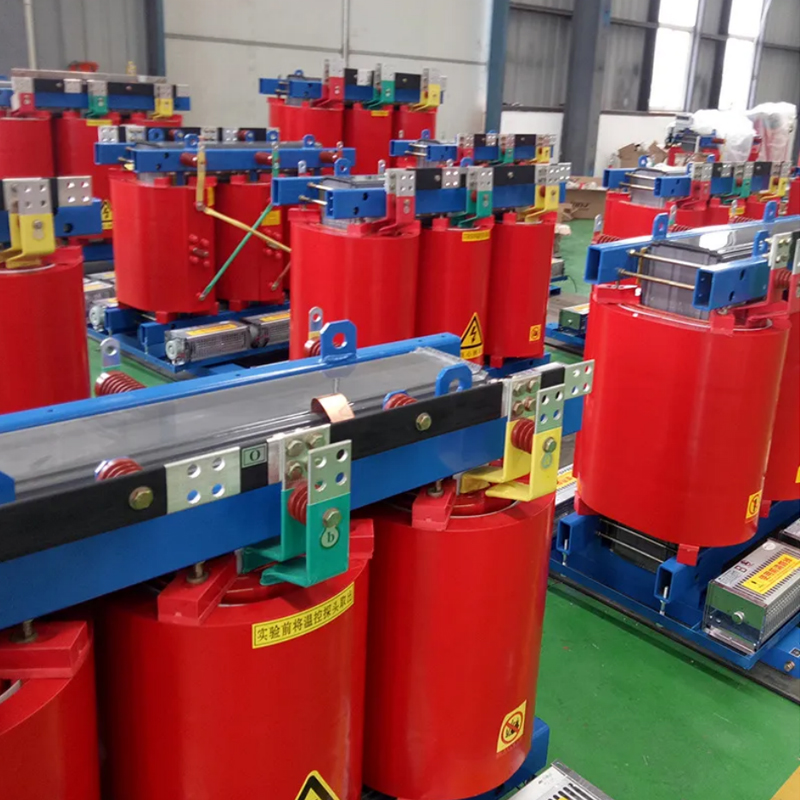

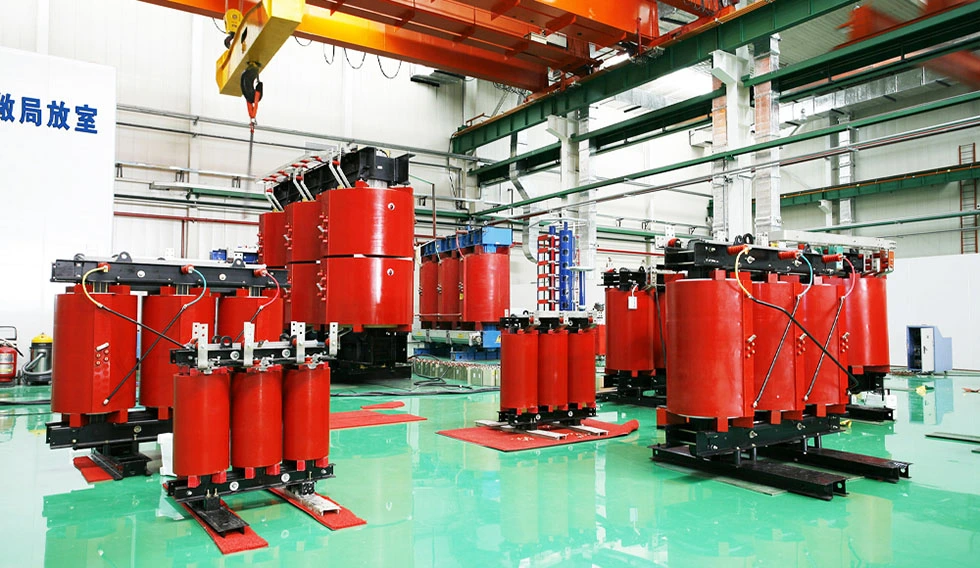

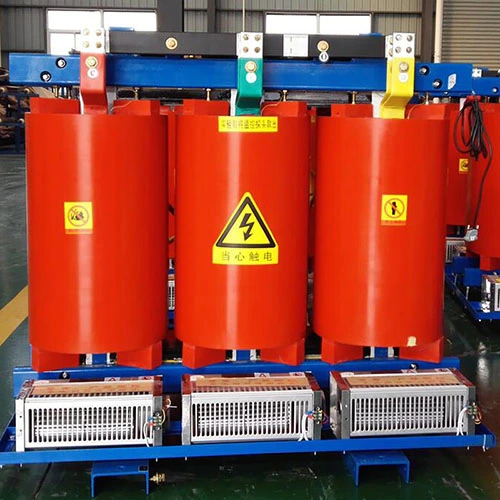

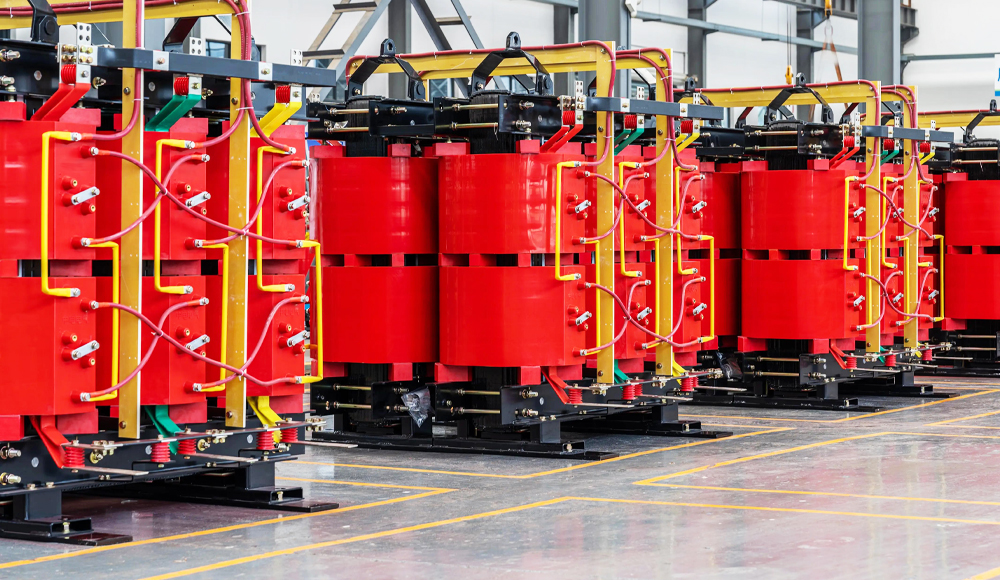

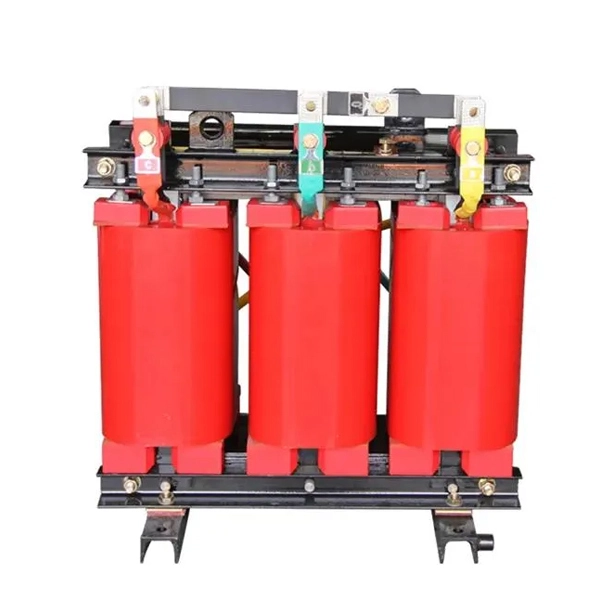

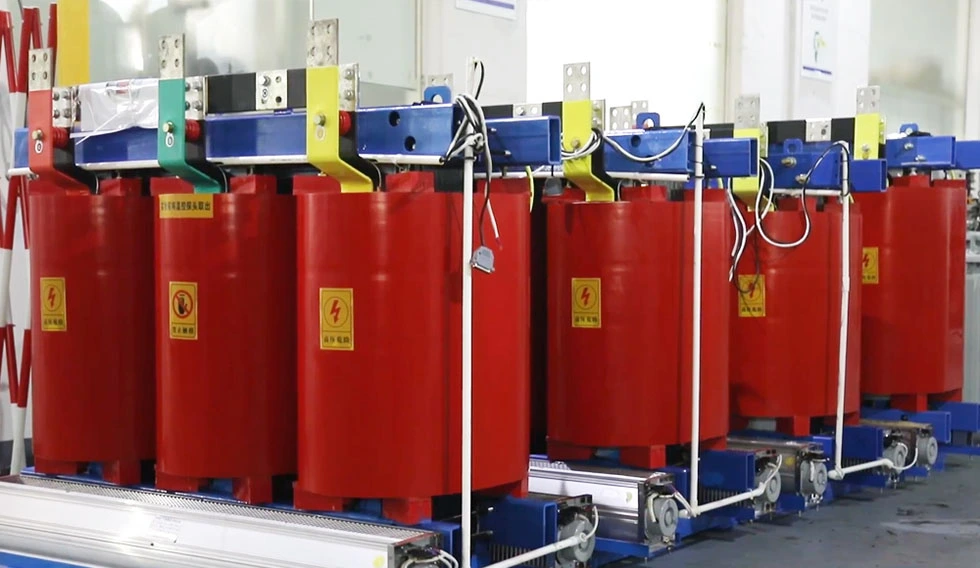

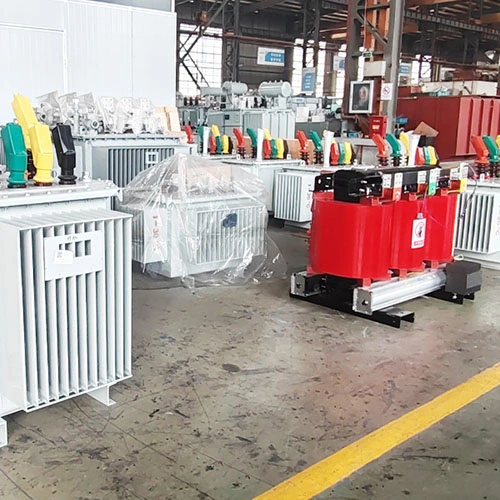

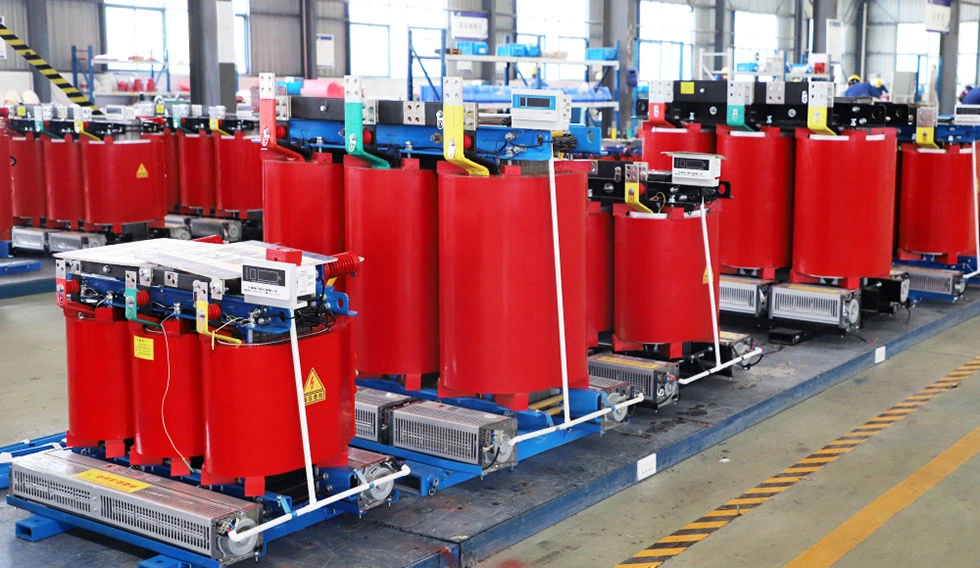

10KV屋内乾式配電変圧器

Cotenele は、変圧器やその他の電気機器、コアコンポーネントの製造および輸出を行っています。当社の 10KV 屋内乾式配電変圧器は、ヨーロッパ、中東、アフリカ、南米などの複数の海外市場に販売されています。乾式変圧器は、小型、無公害、メンテナンス不要などの利点があり、配電システムにおける重要な電気機器です。

お問い合わせを送信

製品説明

Cotenele は中国の有名な変圧器メーカーです。私たちの10KV屋内乾式配電変圧器などの重要な利点があります難燃性、耐火性、耐爆発性、メンテナンスフリー、無公害性能、コンパクトな構造。完全に密閉されたカプセル化された巻線により、負荷中心に直接取り付けることができます。 SC(B)シリーズエポキシ樹脂乾式変圧器は、科学的根拠に基づいた設計と高度な鋳造技術により、低い部分放電レベル、低い動作ノイズ、優れた放熱能力。強制空冷下では、定格負荷の 125% で長時間連続運転が可能です。各ユニットには、障害アラーム、過熱警告、過熱トリップ、ブラックボックス記録機能を提供するインテリジェントな温度コントローラーが装備されています。経由RS485シリアルインターフェース、当社の乾式変圧器はコンピュータに接続して集中監視および制御が可能です。

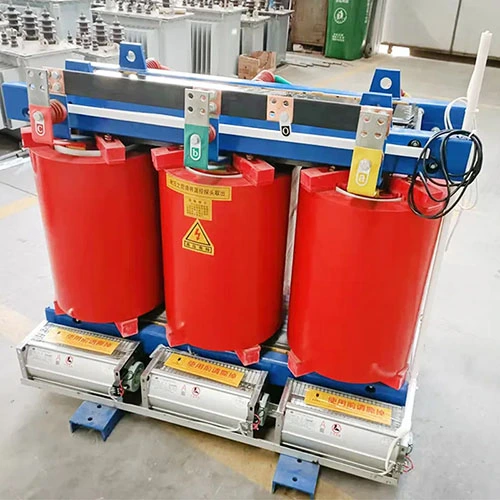

10kv Indoor Dry Type Power Distribution Transformer

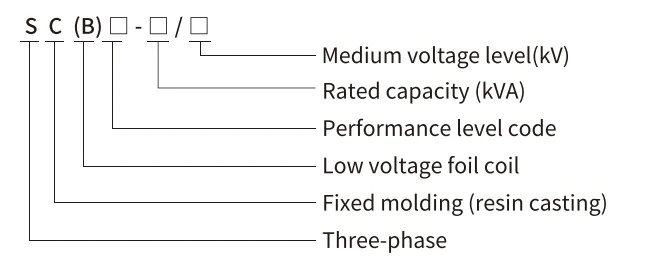

モデルと意味

主な技術パラメータ

SCB11-30~2500/10kV変圧器の技術パラメータ

定格容量(kVA)	電圧組み合わせ			接続されたグループのラベル	無負荷損失(W)	負荷損失(W)			無負荷電流(%)	インピーダンス電圧 (%)	外形寸法(L×W×H) 取付4-Φ18(mm)	総重量(kg)
定格容量(kVA)	中圧(kV)	タッピング範囲	低電圧(kV)	接続されたグループのラベル	無負荷損失(W)	130℃(B) 100℃	155℃(F) 120℃	180℃(高さ) 145℃	無負荷電流(%)	インピーダンス電圧 (%)	外形寸法(L×W×H) 取付4-Φ18(mm)	総重量(kg)
30	6 6.3 6.6 10 10.5 11 13.8 15	±2.5 ±5	0.4 またはその他の	ダイナ11	170	670	710	760	2.3	4	955×750×840	270
50					240	940	1000	1070	2.2		970×750×860	340
80					330	1290	1380	1480	1.7		1015×750×925	460
100					360	1480	1570	1690	1.7		1030×750×960	530
125					420	1740	1850	1980	1.5		1060×750×1000	605
160					480	2000	2130	2280	1.5		1090×900×1045	730
200		±2×2.5 ±5			550	2370	2530	2710	1.3		1105×900×1080	825
250					640	2590	2760	2960	1.3		1180×900×1125	1010
315					790	3270	3470	3730	1.1		1225×900×1140	1165
400					880	3750	3990	4280	1.1		1330×900×1195	1490
500					1040	4590	4880	5230	1.1		1345×900×1255	1650
630					1200	5530	5880	6290	0.9		1540×1150×1175	1915
630					1170	5610	5960	6400	0.9	6	1540×1150×1175	1915
800					1360	6550	6960	7460	0.9		1600×1150×1220	2305
1000					1590	7650	8130	8760	0.9		1645×1150×1285	2690
1250					1880	9100	9690	10300	0.9		1705×1150×1345	3225
1600					2200	11000	11700	12500	0.9		1765×1150×1405	3805
2000					2740	13600	14400	15500	0.7		1840×1150×1475	4435
2500					3240	16100	17100	18400	0.7		1900×1150×1560	5300
1600					2200	12200	12900	13900	0.9	8	1765×1150×1405	3805
2000					2740	15000	15900	17100	0.7		1840×1150×1475	4435
2500					3240	17700	18800	20200	0.7		1900×1150×1560	5300

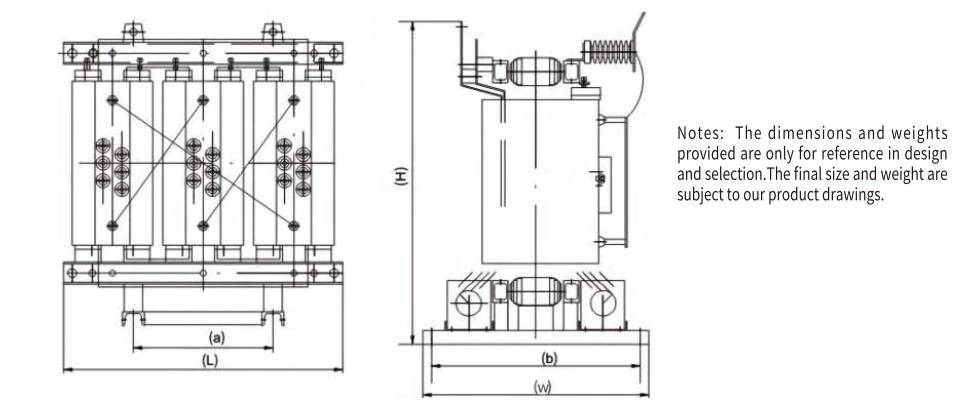

SCB11-30~2500/10kV変圧器寸法図

SCB12-30~2500/10kV変圧器の技術パラメータ

定格容量(kVA)	電圧組み合わせ			接続されたグループのラベル	無負荷損失(W)	負荷損失(W)			無負荷電流(%)	インピーダンス電圧 (%)	外形寸法(L×W×H) 取付4-φ18(mm)	総重量(kg)
定格容量(kVA)	中圧(kV)	タッピング範囲	低電圧(kV)	接続されたグループのラベル	無負荷損失(W)	130℃(B) 100℃	155℃(F) 120℃	180℃(高さ) 145℃	無負荷電流(%)	インピーダンス電圧 (%)	外形寸法(L×W×H) 取付4-φ18(mm)	総重量(kg)
30	6 6.3 6.6 10 10.5 11 13.8 15	±2.5 ±5	0.4 またはその他の	ダイナ11	150	670	710	760	2.3	4	955×750×840	270
50					215	940	1000	1070	2.2		970×750×860	340
80					295	1290	1380	1480	1.7		1015×750×925	460
100					320	1480	1570	1690	1.7		1030×750×960	530
125					375	1740	1850	1980	1.5		1060×750×1000	605
160					430	2000	2130	2280	1.5		1090×900×1045	730
200		±2×2.5 ±5			495	2370	2530	2710	1.3		1105×900×1080	825
250					575	2590	2760	2960	1.3		1180×900×1125	1010
315					705	3270	3470	3730	1.1		1225×900×1140	1165
400					785	3750	3990	4280	1.1		1330×900×1195	1490
500					930	4590	4880	5230	1.1		1345×900×1255	1650
630					1070	5530	5880	6290	0.9		1540×1150×1175	1915
630					1040	5610	5960	6400	0.9	6	1540×1150×1175	1915
800					1210	6550	6960	7460	0.9		1600×1150×1220	2305
1000					1410	7650	8130	8760	0.9		1645×1150×1285	2690
1250					1670	9100	9690	10300	0.9		1705×1150×1345	3225
1600					1960	11000	11700	12500	0.9		1765×1150×1405	3805
2000					2440	13600	14400	15500	0.7		1840×1150×1475	4435
2500					2880	16100	17100	18400	0.7		1900×1150×1560	5300
1600					1960	12200	12900	13900	0.9	8	1765×1150×1405	3805
2000					2440	15000	15900	17100	0.7		1840×1150×1475	4435
2500					2880	17700	18800	20200	0.7		1900×1150×1560	5300

SCB12-30~2500/10kV変圧器寸法図

SCB13-30~2500/10kV変圧器の技術パラメータ

定格容量(kVA)	電圧組み合わせ			接続されたグループのラベル	無負荷損失(W)	負荷損失(W)			無負荷電流(%)	インピーダンス電圧 (%)	外形寸法(L×W×H) 取付4-φ18(mm)	総重量(kg)
定格容量(kVA)	中圧(kV)	タッピング範囲	低電圧(kV)	接続されたグループのラベル	無負荷損失(W)	130℃(B) 100℃	155℃(F) 120℃	180℃(高さ) 145℃	無負荷電流(%)	インピーダンス電圧 (%)	外形寸法(L×W×H) 取付4-φ18(mm)	総重量(kg)
30	6 6.3 6.6 10 10.5 11 13.8 15	±2.5 ±5	0.4 またはその他の	ダイナ11	135	605	640	685	2.3	4	955×750×840	270
50					195	845	900	965	2.2		970×750×860	340
80					265	1160	1240	1330	1.7		1015×750×925	460
100					290	1330	1410	1520	1.7		1060×750×960	560
125					340	1560	1660	1780	1.5		1075×750×1000	630
160					385	1800	1910	2050	1.5		1105×900×1045	770
200		±2×2.5 ±5			445	2130	2270	2440	1.3		1120×900×1105	875
250					515	2330	2480	2660	1.3		1195×900×1125	1055
315					635	2940	3120	3350	1.1		1555×1150×1175	1190
400					705	3370	3590	3850	1.1		1225×900×1140	1500
500					835	4130	4390	4700	1.1		1315×900×1190	1700
630					965	4970	5290	5660	0.9		1345×900×1265	1985
630					935	5050	5360	5760	0.9	6	1555×1150×1175	1985
800					1090	5890	6260	6710	0.9		1600×1150×1220	2360
1000					1270	6880	7310	7880	0.9		1660×1150×1285	2775
1250					1500	8190	8720	9330	0.9		1720×1150×1350	3310
1600					1760	9940	10500	11300	0.9		1780×1150×1405	3940
2000					2190	12200	13000	14000	0.7		1840×1150×1475	4595
2500					2590	14500	15400	16600	0.7		1900×1150×1565	5495
1600					1760	11000	11600	12500	0.9	8	1780×1150×1405	3940
2000					2190	13500	14300	15400	0.7		1840×1150×1475	4595
2500					2590	15900	17000	18200	0.7		1900×1150×1565	5495

SCB13-30~2500/10kV変圧器寸法図

内部構造

最高の電気的性能、機械的強度、熱管理を実現するために、乾式変圧器の内部構造は複数の主要コンポーネントで構成されており、それらすべてを慎重に設計する必要があります。

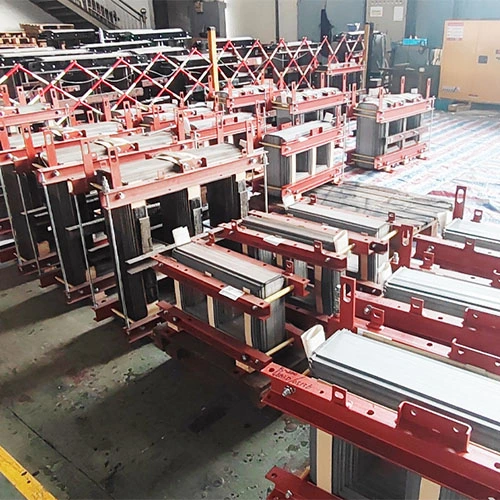

1. 磁気コア

乾式トランスの磁心の主な材質は一般的に次のとおりです。積層電磁鋼板（ケイ素鋼）または他の強磁性材料を使用すると、渦電流損失とヒステリシス損失を低減できます。磁心の形状は長方形、円形、楕円形などにすることができます。

2. 巻線

乾式変圧器の巻線は次のように構成されています。一次巻線と二次巻線、通常は銅またはアルミニウムの導体で作られています。銅はアルミニウムよりも優れた導電性を持っていますが、一部の顧客はコストを節約するために巻線にアルミニウム導体を選択することがよくあります。

3. 断熱システム

乾式変圧器の絶縁システムは、主に次のような巻線の電気絶縁と機械的サポートを提供します。

エポキシ樹脂封止（キャストレジン）：巻線はエポキシ樹脂で完全に密閉されているため、湿気、埃、機械的ストレスから十分に保護されます。

真空加圧含浸 (VPI):巻線には、真空加圧下でクラス H ポリエステル樹脂が含浸されています。乾式トランスの絶縁耐力、機械的強度、熱的安定性を高める役割があります。

真空圧カプセル化 (VPE):巻線には VPI よりも厚い絶縁コーティングが施されています。

4. クランプ構造

クランプ構造は通常、巻線とコアアセンブリを固定するために使用され、機械的強度を提供し、空気循環のための冷却チャネルまたは開口部を組み込むことができる適切な位置合わせを保証します。

5. 筐体

すべてのコンポーネントはエンクロージャ内に取り付けられており、エンクロージャは次のように分割されています。換気、非換気、または密閉、アプリケーション環境に基づいて。換気エンクロージャは冷却のために自然または強制空気循環を可能にしますが、非換気設計は導電性、腐食性、または可燃性の物質を含む環境で使用されます。

製品の利点

1. 安全性の利点

火災の危険性の軽減:乾式変圧器には可燃性の絶縁油が使用されていないため、火災や爆発の危険がありません。

自己消火性:乾式変圧器の固体絶縁材は本質的に難燃性です。

有毒ガスの排出なし:アーク放電条件下でも、乾式変圧器は有害なガスを放出しません。

2. 環境上の利点

環境に優しい：乾式変圧器なので油漏れや流出がなく、地下水汚染の心配がありません。

リサイクル可能:乾式変圧器の材料の最大 90% は耐用年数終了時にリサイクル可能です。

特別な封じ込めは必要ありません:乾式変圧器用の漏れ防止収集プールを設置する必要はありません。

3. 運用上のメリット

これらの乾式変圧器には、実質的にメンテナンス不要---液体テストやオイルろ過は行わず、時折の目視検査のみ---そして20年以上の長寿命。乾式変圧器は設置場所の制限が少なく、地下水保護対策が講じられていないため、設置コストが低くなります。また、実際の負荷位置の近くに直接設置できるため、回線損失を大幅に削減できます。

4. アプリケーションの柔軟性

乾式変圧器は、高い防火要件が要求される屋内の場所に設置および適用できます。同時に、完全に密閉されたケーシングは、洪水が発生しやすい地域での水没のリスクに耐えることができます。乾式変圧器の防湿絶縁システムは、高湿度環境でも安定した電気的性能を保証するだけでなく、結露を効果的に防止します。
