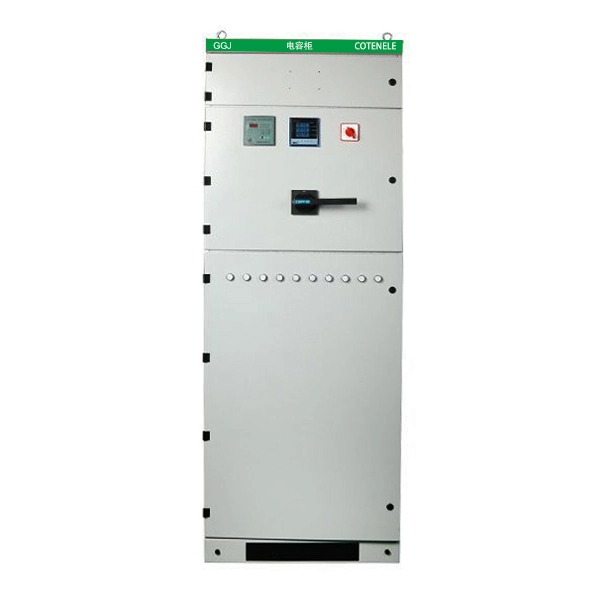

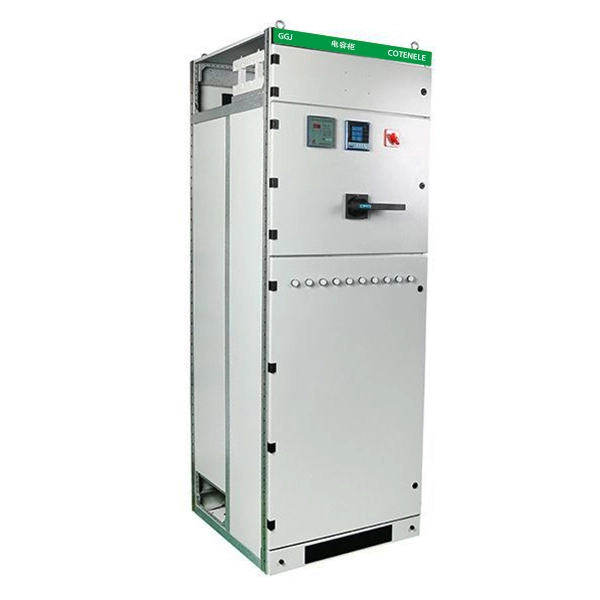

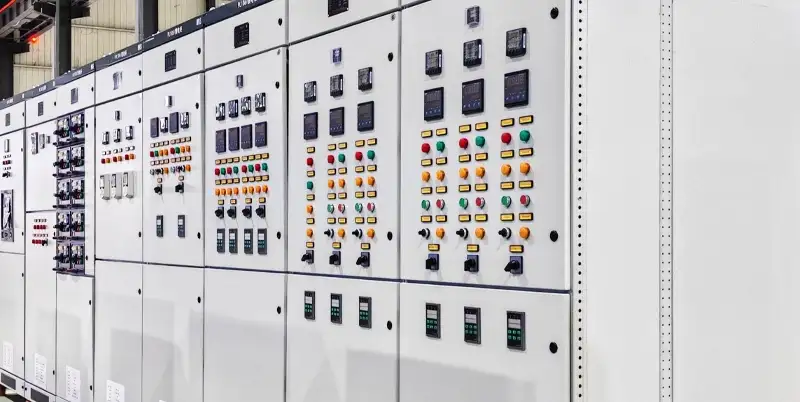

GGJ 無効電力自動補償装置 LV盤

GGJ 自動無効電力補償装置 LV パネルは、Cotenele が製造するインテリジェント配電装置です。この低圧開閉装置は、コンデンサを自動的に切り替えることで 380V 低圧系統の力率を改善します。

そのマイクロコンピュータ コントローラは無効電力をリアルタイムで追跡し、20 ms という速い応答時間で 0.95 を超える安定した補償を実現します。キャビネットは複数の保護機能を提供し、電力監視のための通信をサポートします。

この低圧電気キャビネットは産業プラント、ビル、都市施設で広く使用されており、130 ～ 600 kVA の範囲の変圧器に適しています。

GGJ 自動無効電力補償装置は、GB/T 15576、GB 7251.1、IEC 60439-1 などの国内および国際規格に準拠し、最新の省エネ ソリューションとしての安全性と信頼性を保証します。

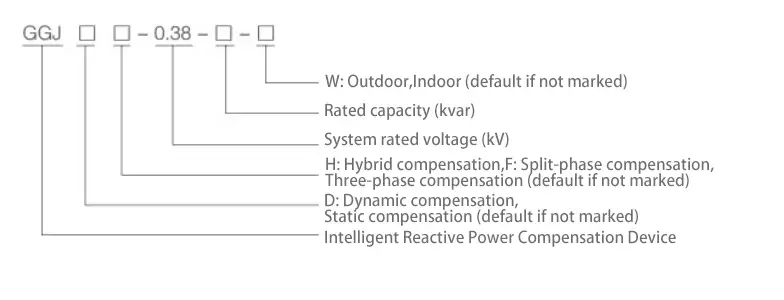

モデルと意味

主な技術パラメータ

製品の特徴

●制御にはインテリジェントコントローラを採用し、充実した機能と信頼の性能を実現しました。補償モードは自動であり、力率を 0.9 以上に上げることができます。

• グリッド力率のリアルタイム表示:

• 遅行 (0.00 ～ 0.99)

• 先頭 (0.00 ～ 0.99)

• 過電圧、過高調波、過補償、システム障害、欠相、過負荷保護などの複数の保護機能を提供します。

• 設定されたパラメータを記憶します。停電時にパラメータが失われることはありません。グリッドが正常に戻ると、デバイスは手動介入なしで自動的に動作を再開します。

• 系統の負荷バランス状態に基づいて、分割位相補償またはハイブリッド補償が可能。

• 強力な干渉防止機能。電力網から直接送られる振幅 2000V の干渉パルスに耐えることができ、国家専門基準を超えています。

オプションの配電網監視機能

• 変圧器の低圧側の三相電圧、電流、周波数、有効電力、無効電力、力率、有効電力量、無効電力量をリアルタイムで測定し、時間ごとに記録します。

• 電圧と電流の全高調波歪み (THD)、および 2 次から 25 次までの個々の高調波成分。

• RS-232 および RS-485 インターフェイスを装備し、PDA を介したデータ読み取りをサポートするだけでなく、ワイヤレスメーター読み取り、デバイステスト、パラメータ設定、およびリアルタイムおよび記録データの取得のためのリモート通信もサポートします。

• データ分析機能には、運転負荷分析、統計クエリ、電源品質の総合評価、電圧適格率、電源負荷率、信頼性率、最大負荷率の計算、および時間帯別の力率、有効電力、無効電力のクエリが含まれます。このシステムは、相電圧、電流、力率の曲線を生成し、包括的な分析および統計レポートを印刷することもできます。

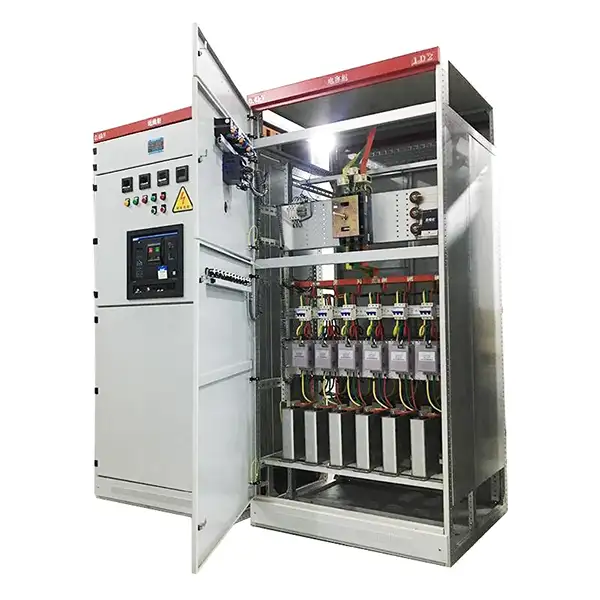

製品の構造と主要構成部品

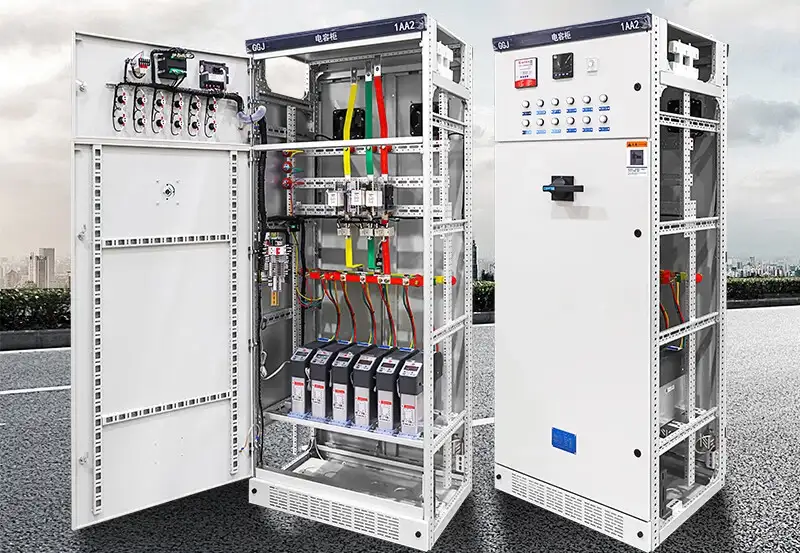

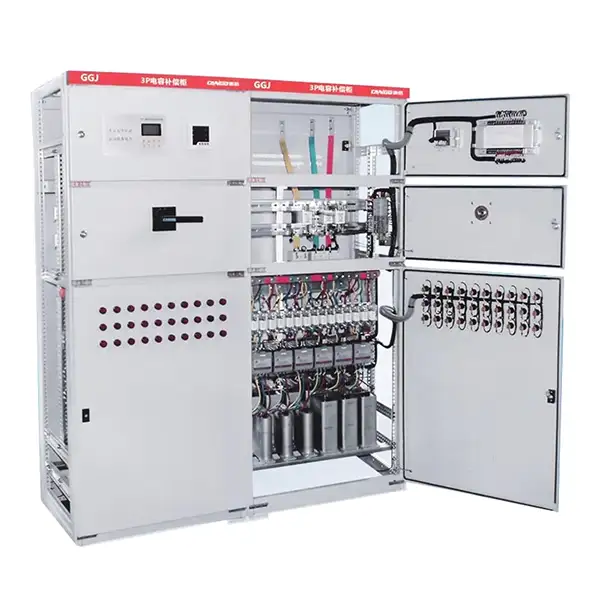

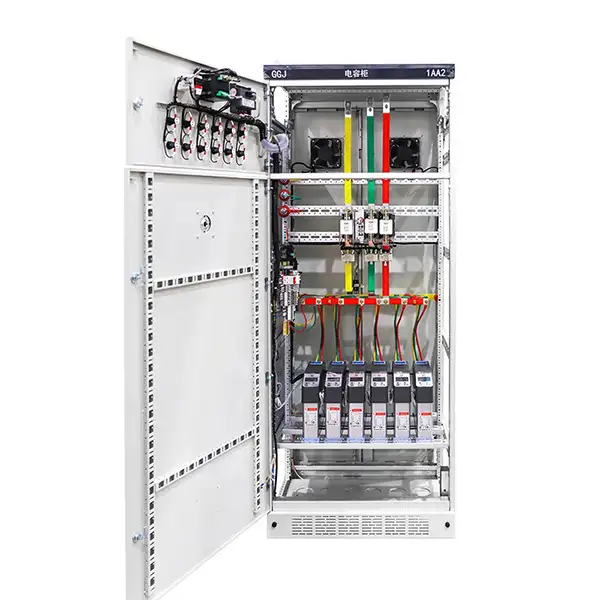

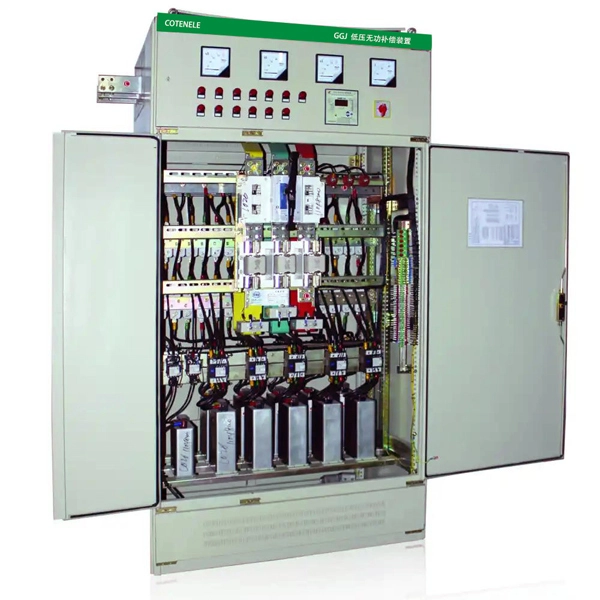

GGJ 自動無効電力補償装置 LV パネルは、密閉構造と防食スプレーコーティングを施した高品質の冷間圧延鋼板で作られています。そのコアコンポーネントには次のものが含まれます。

インテリジェントな無効電力コントローラー:このコンポーネントは補償装置の「頭脳」であり、無効電力と力率をリアルタイムで監視し、スイッチング コマンドを発行します。

電源コンデンサ:無効電力を生成するコア補償要素。最新の設計では主にドライタイプの自己修復コンデンサが使用されており、従来のオイル充填タイプよりも優れた性能を発揮します。

デバイスの切り替え:コントローラーコマンドを実行して、コンデンサーのイン/アウトを切り替えます。

一般的なタイプ:コンデンサ コンタクタとサイリスタ高速スイッチングなしスイッチ。

切断スイッチ/ヒューズ:主電源のオン/オフと短絡保護を提供します。

サーマル過負荷リレー:コンデンサに過負荷保護を提供します。

表示計器:パネルには通常、リアルタイム監視のための力率計、電流計、電圧計が含まれています。

動作原理

キャビネット内のコントローラは系統の電圧信号と電流信号を継続的に監視し、無効電力と力率をリアルタイムで計算します。

力率が事前に設定された目標値 (たとえば、0.95) を下回ると、コントローラーはスイッチング デバイスを通じて 1 つ以上のコンデンサ バンクを自動的に切り替えます。

コンデンサ電流は電圧に先行するため、容量性無効電流が誘導性負荷の遅れ無効電流を相殺し、それによって系統力率を目標値まで上昇させ、局所的な無効電力平衡を達成します。

この閉ループ自動制御プロセスにより、GGJ キャビネットは負荷の変化を正確に追跡しながら、過剰補償と不足補償の両方を回避し、グリッドを効率的な動作状態に維持します。

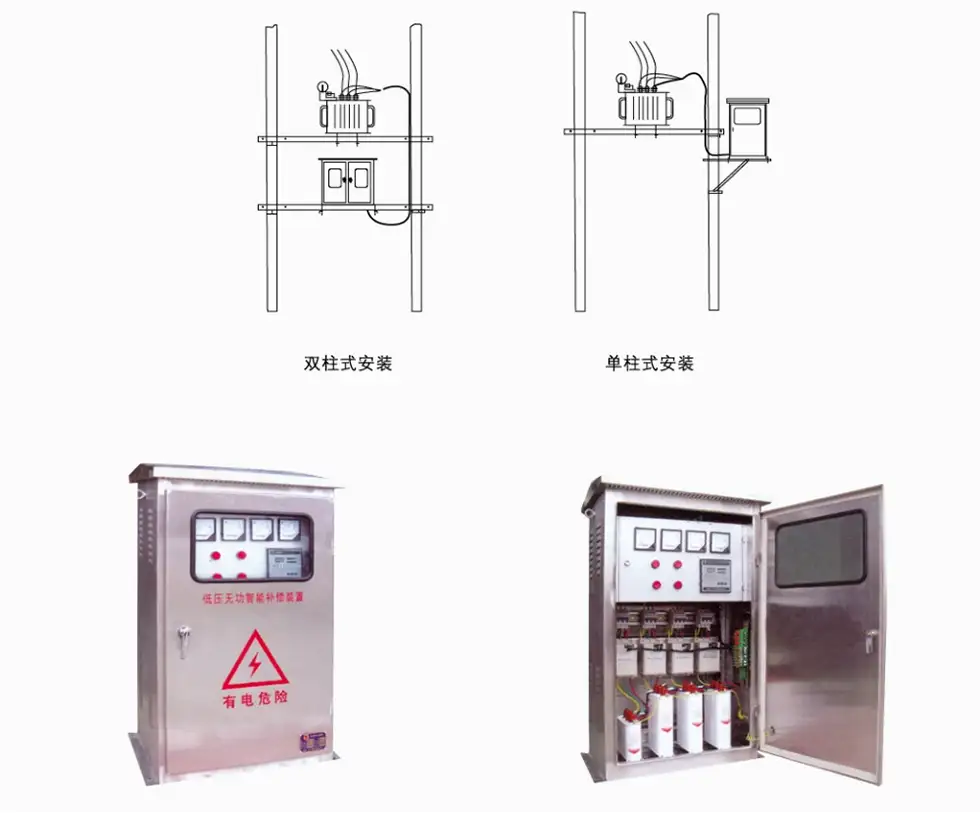

屋外ポール設置方法

私たちのワークショップ

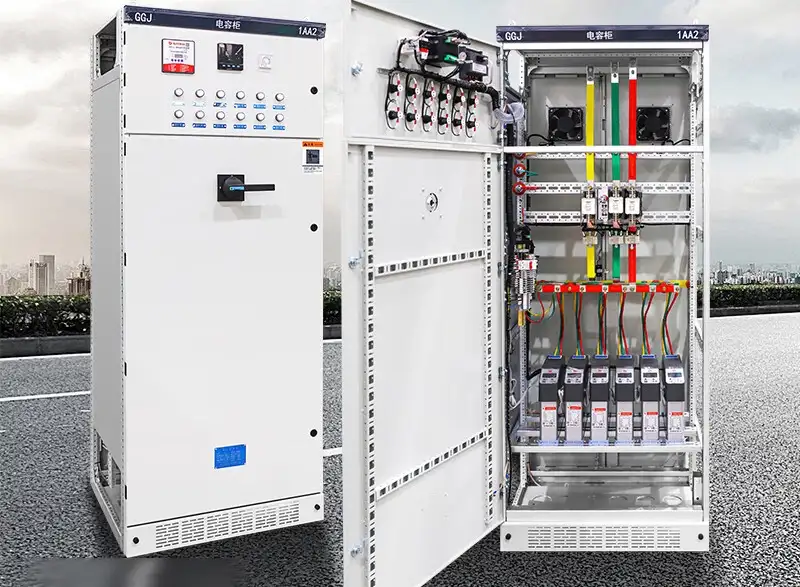

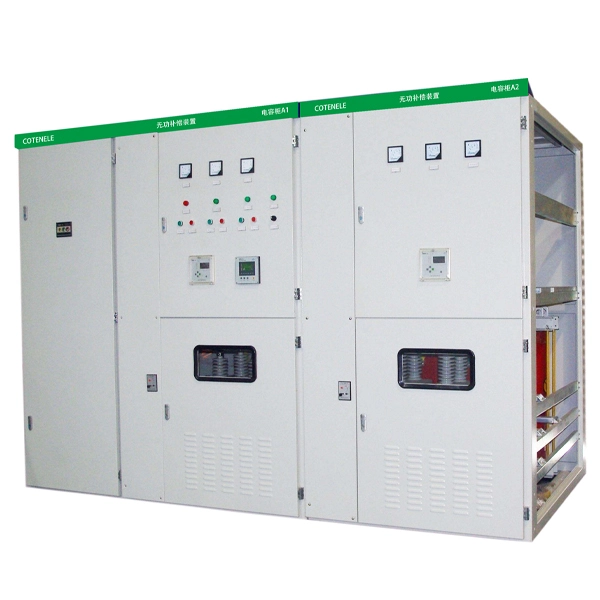

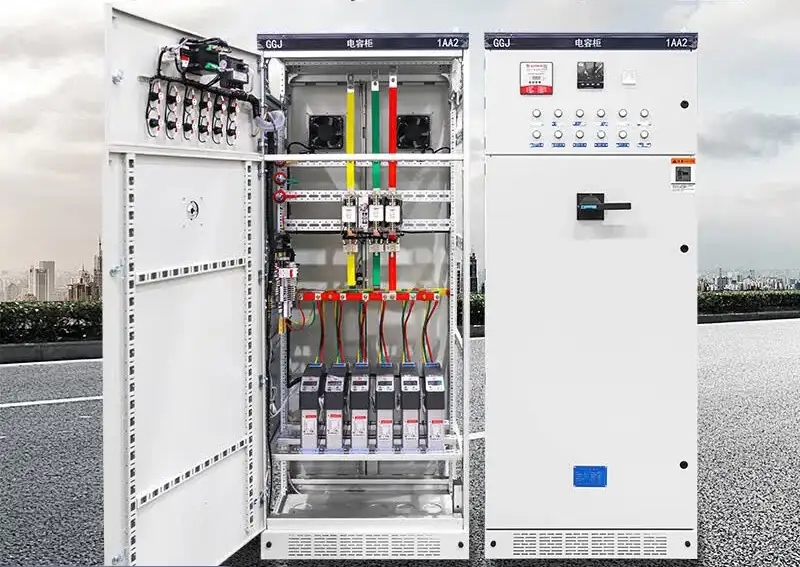

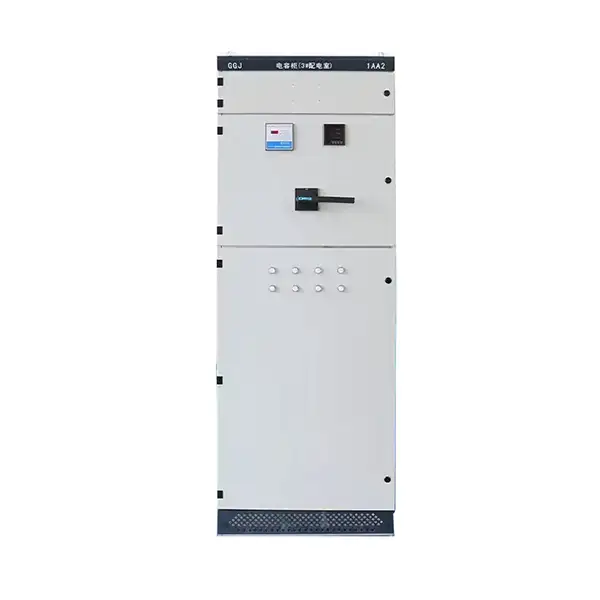

製品ショー
